YGHP-C
CONECTOR HYTAP

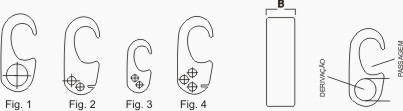

A derivação de terra por compressão da figura 6 pode ser usada como conector de dericação.
Quatro conjuntos de matrizes e oito conectores podem acomodar uma variação de condutores desde 8 awg sólido até 500 MCM mais hastes de terra unidas, de cobre de 1/2", 5/8" e 3/4". Listado sob UL467.
Aprovado para ser enterrado diretamente no solo ou no concreto.
Preenchido com o composto PENETROX e selado com tira.
Atende a todos os requisitos do IEEE837
Referência |
Figura Número |
Acomodações |
Cabo para Ferro de Construção
|
B |
Número do Índice da Matriz |
Dados de Instalação |
|||||
Passagem |
Derivação |
Passagem |
Derivação |
Y750/Y35 |
|8|Y45 HYPRESS |
|7|Y46 HYPRESS |
Número de Prensagens |
||||
YGHP2C2 |
1 |
# 6SOL.(0.162) #2STR.(0.292) |
|4|#SOL. (0.162) #2 STR. (0.292) |
- |
- |
.75 [19] |
0 |
U0 |
U0 |
U0 |
1 |
YGHP2C6W6W |
2 |
#8 SOL.(0.128) - 6 STR.(0.184)QTY.2 |
- |
- |
|||||||
YGHP29C6W6W |
2 |
1/0 STR.(0.372) 250 kcmil(0.575) 1/2" -5/8" Haste |
#8 SOL.(0.128)- 6 STR.(00.184)QTY.2 |
# 3 REBAR 3/8 ATÉ 1/2 # 4 REBAR |
# 8 SOL. -6 STR. |
997 |
U997 |
U997 |
U997 |
1 |
|
YGHP29C6W6W6W |
4 |
#8 SOL.(0.128) - 6 STR.(0.184)QTY.3 |
# 8 SOL. -6 STR. |
||||||||
YGHP29C2 |
1 |
#4 SOL.(0.204) - #2 STR.(0.292) |
# 2 STR. |
||||||||
YGHP29C26 |
1 |
1/0'STR.(0.372) - 2/0 STR.(0.419) |
1/0 STR.-2/0 STR. |
||||||||
YGHP29C29 |
1 |
3/0 STR.(0.470) - 250 kcmil(0.575) |
3/0 STR. - 250 kcmil |
||||||||
YGHP34C2 |
1 |
250 kcmil(0.575) 500 kcmil(0.813) 5/8" -3/4" Haste |
#SOL.(0.204) - #2 STR.(0.292) |
#5 REBAR 5/8 ATÉ 3/4 #6 REBAR |
- |
998 |
PU998 |
PU998 OU S 998 |
PU998 OU P998 |
1 |
|
YGHP34C26 |
1 |
1/0 STR.(0.372) - 2/0 STR.(0.419) |
1/0 STR. - 2/0 STR. |
||||||||
YGHP34C29 |
1 |
3/0 STR.(0.470) - 250 kcmil(0.575) |
3/0 STR. - 250 kcmil |
||||||||
YGHP34C34 |
1 |
350 kcmil (0.681) - 500 kcmil (0.843) |
350 kcmil - 500 kcmil |
1.0 [28] |
1011 |
|9 |U1011 |
P1011 |
P1011 |
3 |
Notas:
|3| Todas as dimensões entre colchetes [ ] estão em milímetros.
|4| Quando usar 6 AWG sólida na derivação,dobre o condutor para melhorar o preenchimento no YGHP2C2.
|5| Para o YGHP29C29 quando usar o 3/0 na derivação, o condutor mínimo da passagem é 2/0 STR.
|6| Deve-se usar um adaptador PT6515 quando uma matriz "U" ou "PU" for recomendada para o HYPRESS Y45.
|7| Deve se usar um adaptador P-UADP-1 quando uma matriz "U" ou "PU" for recomendada para o HYPRESS Y46.
|8| Limpe a ferrugem e a camada de proteção do ferro de construção antes da instalação do conector para fornecer uma conexão de terra adequada. A pré-prensagem não é necessária.
|9| Estes conectores só podem ser instalados usando o HYPRESS Y750, Y45 ou Y46 com as matrizes recomendadas. Estes conectores NÃO PODEM ser instalados com o HYPRESS Y35 e Y39.
Tabela da Matriz de Pré-Prensagem |
||
Diâmetro da Haste de Terra |
Matriz de Pré-Prensagem |
|
1/2"[12.7] |
UPRECRIMP 12 |
U2CABT |
5/8" [15.9] |
UPRECRIMP 58 |
|
3/4"[19.1] |
UPRECRIMP 34 |
|
