NAR

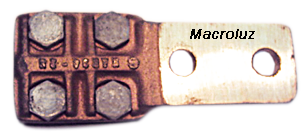

Terminal para Cabo
Condutores: Cobre
Terminal para cabo, fabricado em bronze. Dotado de parafusos, porcas e arruelas de aço zincado a fogo. Acomoda extensa gama de condutores. Amplo contato na superfície assegurando plena condutibilidade sem causar superaquecimento.
Obs.: A pedido poderá ser fornecido com parafusos, porcas e arruelas em bronze silicioso-DURIUM.
Referência
|
Condutor
|

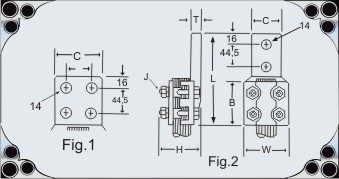

FIG Nº
|
Dimensões em mm
|
||||||||
AWG / MCM |
mm² |
Ø mm |
B |
C |
H |
J |
L |
T |
W |
||
NAR25-2N |
4 - 1/0 |
25 - 50 |
5,0 - 9,4 |
2 |
55 |
32
|
47
|
M10
|
140 |
8
|
45 |
NAR28-2N |
2/0 - 4/0 |
70 - 95 |
9,3 - 13,4 |
2 |
64 |
32 |
47 |
M10 |
146 |
8 |
50 |
NAR34-2N |
250 - 500
|
120 - 240
|
14,2 - 20,7
|
2 |
67 |
43 |
53
|
M10 |
150 |
9,5
|
57
|
NAR34-4N |
250 - 500 |
120 - 240 |
14,2 - 20,7 |
1 |
67 |
76 |
53 |
M10 |
144 |
9,5 |
57 |
NAR40-2N |
500 - 800
|
240 - 400
|
20,2 - 26,2
|
2 |
67 |
43 |
53 |
M10 |
153
|
13 |
60
|
NAR40-4N |
500 - 800 |
240 - 400 |
20,2 - 26,2 |
1 |
67 |
76 |
53 |
M10 |
153 |
13 |
60 |
NAR44-2N |
750 - 1000
|
400 - 500
|
25,3 - 29,3
|
2 |
76
|
51 |
70
|
M12
|
159
|
13 |
76
|
NAR44-4N |
750 - 1000 |
400 - 500 |
25,3 - 29,3 |
1 |
76 |
76 |
70 |
M12 |
159 |
13 |
76 |
