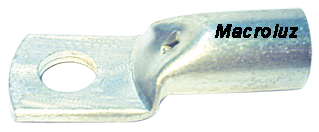

YAL Terminal
YSL Luva
Terminais e luvas de
cobre á Compressão
HYLUG e HYLINK
Terminal e luva fabricados em cobre eletrolítico. Recobrimento superficial em estanho.
Gravação do logotipo e indice da matriz em baixo relevo.
Janela de inseção para verificação da correta introdução do cabo.
Indicado para instalações em painéis, chaves e outros locais com espaço limitado.
Compressão com alicate manual ou hidráulico, de fácil aplicação, com deformação circunferencial, hexagonal ou indentação.
Condutor |
Referência
|

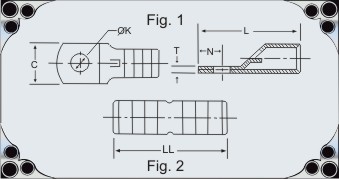

Dimensões em mm
|
Ferramentas para Compressão
|
|||||||||||
mm²
|
Terminal |
FIG. |
Luva |
FIG. |
C |
Ø K |
L |
LL |
N |
T |
Y10-22 |
MY29-3SG1 |
Y35-SG1 |
Y100-SG2 |
1,5
|
YAV1-3-T32 |
1 |
YSV1-T32 |
2 |
5,0 |
3,6 |
15,0 |
16,0 |
2,5 |
1,0 |
Matriz Unica |
- |
- |
- |
2,5
|
YAV2-4-T32 |
1 |
YSV2-T32 |
2 |
8,0 |
5,0 |
19,0 |
20,0 |
4,0 |
1,0 |
Matriz Unica |
- |
- |
- |
4
|
YAV4-6-T32 |
1 |
YV4-T32 |
2 |
12,0 |
7,0 |
28,0 |
24,0 |
6,0 |
1,0 |
Matriz Unica |
- |
- |
- |
6
|
YAV6-4-T32 |
1 |
YSV6-T32 |
2 |
10,0 |
5,0 |
26,5 |
24,0 |
5,0 |
1,5 |
Matriz Unica |
- |
U10CRT |
- |
