CP
Grampo Paralelo
Condutores: Cobre
Grampo paralelo, fabricado em bronze de alta condutibilidade elétrica. Dotado de parafusos, porcas e arruelas de pressão de aço zincado a fogo. Possui ressaltos de trava para as cabeças dos parafusos. Utilizável para conexões paralelas de dois condutores de cobre.
Obs.:A pedido poderá ser fornecido com parafusos, porcas e arruelas em bronze silicioso-DURIUM.
Referência |
Acomodação |

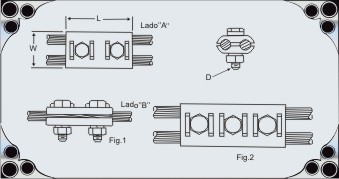

Fig.
|
Dimensões em mm
|
|||
Lado "A" |
Lado "B" |
|||||
AWG / MCM (mm²) |
AWG / MCM (mm²) |
L |
D |
W |
||
CP4C6C |
4 (25mm²)
|
6 (16mm²) |
1
|
51 |
M10 |
32
|
CP4C4C |
4 (25mm²) |
4 (25mm²) |
1 |
57 |
M10 |
32 |
CP2C8C |
2 (35mm²)
|
8 (10mm²) |
1 |
60 |
M10 |
28 |
CP2C6C |
2 (35mm²) |
6 (16mm²) |
1 |
57 |
M10 |
27 |
CP2C4C |
2 (35mm²) |
4 (25mm²) |
1 |
65
|
M10 |
37
|
CP2C2C |
2 (35mm²) |
2 (35mm²) |
1 |
65 |
M10 |
37 |
CP258C |
1/0 (50mm²)
|
8 (10mm²) |
1 |
57
|
M10 |
37 |
CP256C |
1/0 (50mm²) |
6 (16mm²) |
1 |
57 |
M10 |
31 |
CP254C |
1/0 (50mm²) |
4 (25mm²) |
1 |
64
|
M10 |
34
|
CP252C |
1/0 (50mm²) |
2 (35mm²) |
1 |
64 |
M10 |
34 |
CP2525 |
1/0 (50mm²) |
1/0 (50mm²) |
1 |
74 |
M10 |
39 |
